中央空调分户计量云图

中央空调分户计量云图

预缴费功能，解决收费麻烦、困难问题

1、分户计量、按量收费，公平合理！
2、促使用户主动节能，培养节能习惯，利国利民！
3、降低运行费用，延长主机寿命，实现业主与物业共赢！
4、实现系统的主动、被动节能，提高物业管理水平。

传统热计量技术，理论上是可以对单户进行能量计算的，只要得到温度差，热载体的流量便可计算出用户的能量使用量。但是，由于该理论对计量流量的流量计，温度计的精度要求非常苛刻，而且积分方程中，温度和流量是关键的参数，因此，在能量计量方面存在着两难的尴尬局面：一难，精度不高的设备，计量不精确，数据依据不科学；二难，高精度计量设备费用高昂，不易于广泛推广。因此中央空调计费系统在传统计量理论的基础上，提出了当量能量理论，即用时间当量去换算中央空调使用量，从而实现中央空调计费系统的推广。
国外应用时间当量是比较成熟的技术；而在国内中央空调冷量计量收费技术是新兴的技术领域，选用计费方法时，既要考虑计量的准确性、合理性、公平性，又要考虑投资的经济性、应用的广泛性。国内广泛应用的“按面积”平均分摊计费方式虽然简单方便、零成本，但无准确性而言，纯属一种简单的算术平均分摊方法，不能满足用户计费合理性需求。在此形势下，国内的冷、热计量技术也受到了广泛的重视，业内人员提出了一系列的计量费用分摊方法并被应用到中央空调计费系统中。至今，国内空调计费先后经历了用“电表计量”、“水表计量”、“热能表计量”等收费方式，但这些计量收费方法都存在着或多或少的缺陷，都未能彻底解决空调计量收费“合理性”的问题。按照国家节能法的要求，生活用能必须依计量向用户收费，为此出现了有效时间当量分户计量收费法。
1.传统不合理的中央空调分户计量方式，分户计量收费无从谈起；
中央空调分户计量技术在国内发展过程中，出现了电表计量、水表计量、按面积计量等分户计量方式。由于这些计量方式存在不科学，不合理，不公平的问题，使中央空调分户计量形同虚设，甚至适得其反。
2.科学的中央空调分户计量方法造价高，制约其广泛应用于分户计量；
采用能量表进行分户计量的方式，是一种有科学依据的计量方式。然而，由于精确的冷热计量表，对用于采集温度差和瞬时流量的设备精度要求非常高（因为风机盘管水流速大，温差小，配对温度传感器、流量传感器分辨率精度要求高），因此精确冷热计量表设备成本相对较高。同时，由于国内空调系统水质等外界因素的影响，这就直接制约了中央空调能量分户计量方式的广泛运用。
3.时间型中央空调分户计量系统的出现，得到迅速的应用。
分户计量是手段，中央空调费用分摊是目的，分户计量收费的结果是促进社会节能。通过用户使用中央空调的有效时间反映该用户使用中央空调当量能量的计量方式，这种当量能量计量方法；即是中央空调计费系统不仅计量了中央空调的“量”（用户使用有效时间），关键在于计量的是中央空调“质量”（有效果能量）！同时其将供水温度T＞12℃或T＜40℃，空调使用效果较差的时间作为损耗处理，费用计入中央空调运行成本，符合物业管理收费原则。解决了中央空调计费的合理性，较好的保障了用户的权益；中央空调要计量的“量”既不是水量，也不是电量，更不是时间量，而是中央空调介质水中携带的有效能量（冷量或热量）的变化量。通过采集中央空调运行状态，风机盘管运行状态，二通阀运行状态等数据，通过转换系数，得出用户使用中央空调的使用有效时间，从而转换成用户使用中央空调有效能量比例，实现分户计量，最终进行费用分摊。这种计量分摊简单、合理、公平、科学的方法，实现了中央空调分户计量和费用分摊。由于这种分摊技术造价相对较低，而且不与空调水系统发生关系，只限于电子控制系统的改造，因此非常适合于旧楼的中央空调分户计量系统改造。特别适合于以风机盘管为末端的中央空调系统的分户计量。因此，这种分户计量系统一经推出，受到了业界广泛关注，得到了迅速的发展。

一、中央空调时间型计费系统
1、时间型计费原理介绍

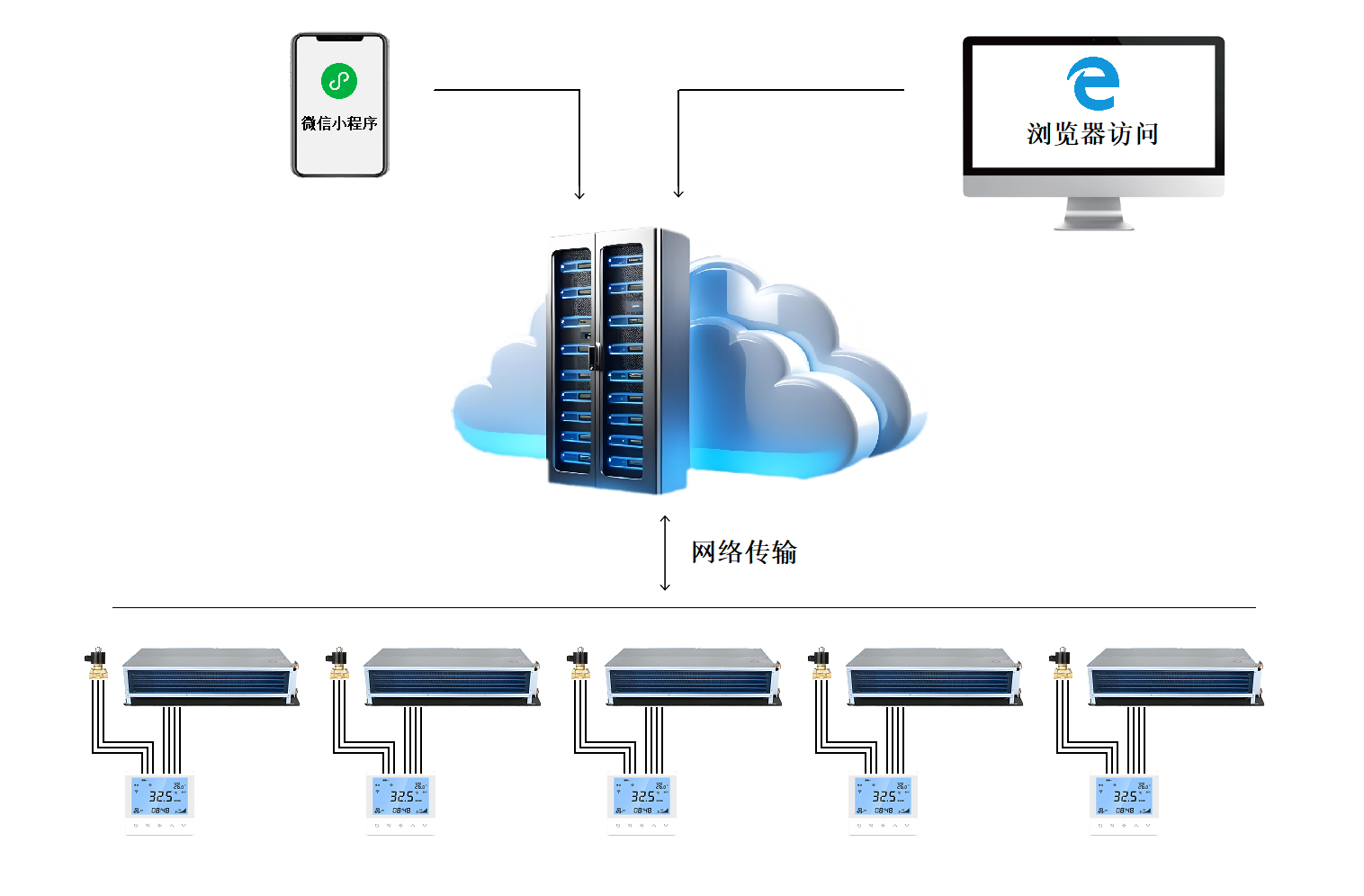

将三档时间型采样与风机盘管温度控制同在一只CPU内实时完成，同时温控器对电动阀状态进行实时检测，在获得电动二通阀开通信号的同时，检测风机盘管高、中、低档的工作状态，并自动累计各档位的有效运行时间。通过4G、NB-LoT、LORA网络与平台数据库关联，实现记录、运算、逻辑判断、控制管理、实施预付费扣减等功能。系统以用户使用空调的有效当量时间为依据进行收费（当量时间电费、水费、服务费等，物业管理部门计算得出），实现“多用多付，少用少付”的收费目的。以上的计量是在中央空调系统有效运行的情况下进行的。如果空调系统不运行，则不计费。如下的系统流程图:

2.当系统提供制冷（或制热），且用户电动阀打开，用户风机盘管有效运行时，开始计费。用户使用有效当量时间为：
T总=K时段×K盘管×(K高×T高+ K中×T中+ K低×T低)
其中：
T总: 风机盘管的总当量时间，单位h
K盘管：各盘管的制冷制热盘
K高：风机盘管高档的档位系数
K中：风机盘管中档的档位系数
K低: 风机盘管低档的档位系数
T高：风机盘管高档的有效使用时间
T中：风机盘管中档的有效使用时间
T低: 风机盘管低档的有效使用时间
K时段：分时段系数

3、时间型计费系统适用范围
适用于写字楼、高级公寓、高级生活小区、分租商铺等以分户计量的场所。

二、中央空调能量型分户计量预付费系统
1、能量型计费系统介绍
“流量”ד温差”能量型计费方式，是一种目前被国际上认可的、符合中华人民共和国城镇建设行业标准和中华人民共和国计量检定规程要求的一种计量方式。
能量型计费系统通过测量流过用户端的冷冻水（或热水）温度和流量来计算用户所消耗的能量。通过计量流量大小（即流速与管道大小），以及进水、回水的温差来计算能量的耗损。只要进水、回水的温差为零，系统就不会计费，体现了良好的可信度、准确度。用电磁冷热量表、超声波冷热量表，直接安装在每个用户端分别计量使用能量。将能量值实时传送至分户计量预付费平台上，再进行计算、扣费、控制、记录、报表形成等。
“能量型”计费方式，主要用于大型公建、商场、酒店、会所、展厅、场馆、工厂等需要进行分区域（计量区域的管径为DN50或DN50以上）、分层计量等以分区域计量的场所。
2、系统特点
l 热量学热交换原理为依据，科学合理。
l 电子系统，外界干扰影响小，使用寿命长。
l 使用无运动部件流量计，计量更加准确。
l 采用四线制高精度配对温度传感器。
l计量精度高，设备造价相对较高。
3. 中央空调计费系统管理软件是一套基于WINDOWS平台的中文管理软件。通过该软件，可以实时检测中央空调系统的运行情况，方便物业公司对中央空调系统进行收费与管理。一般计费系统主要有以下特点：
3.1预付计费功能
该平台系统可微信、支付宝绑定每一个或一组风机盘管温控器，通过微信APP可以监控对应的温控器运行状态，同时也可以微信预付费充值，充值后根据风机盘管运行状态（温度判断水是否符合冷态≤12℃，以及阀门状态是否打开或关闭等诸多条件，在条件满足情况下，检测到温控器三档运行的有效时间数据*每个挡位当量费用系数K，即可计算出空调每个风机盘管使用费用（当量能量法），在用户预付费中实时扣除每个风机盘管使用金额费用，既可实现购多少能量就用多少，没有费用下无法打开空调使用。直接能量法就是将冷热表的实时能量值*单价（元/KWh)=使用费用，并在预付费中实时扣除，既可实现购多少能量就用多少，没有费用下无法打开空调使用，充值单、计费单、报表、可以按照用户要求自定义输出。计费数据可以导出为多种格式的文件输出。
3.2实时监测
适时全面监控用户的使用情况，具备完善的日志查询功能，对故障进行报警。
3.3智能化管理
统计中央空调的使用率。可以绘制出某段时间的使用曲线及统计某段时间的用量，为空调系统的管理提供科学、详实的数据信息，可提供端口服务，将统计实时能量数据发送给中央空调主控制系统，以便中央空调实施节能自动控制，达到节能目的。
3.4集成化控制
方便适用的批量操作，可以轻松实现一组、一批、一区域的温控器远程集中开关控制及参数的设置和修改。防止超低温运行无为的能源浪费，起到节能降耗目的。特别是对能源浪费用户实施管控，平台软件可以发出指令停止其使用空调。
3.5分时段计费
根据建筑物的实际使用情况，可以按照不同的时间段集中控制温控器开关时间及设置温度状态，达到节能目的。
3.6扩展功能
OPC接口，方便系统集成，为整个中央空调系统提供有效数据支撑。
3.7查询功能
可以查询系统各末端的用量及历史运行状态，查询方便、快捷，也可网络查询。
